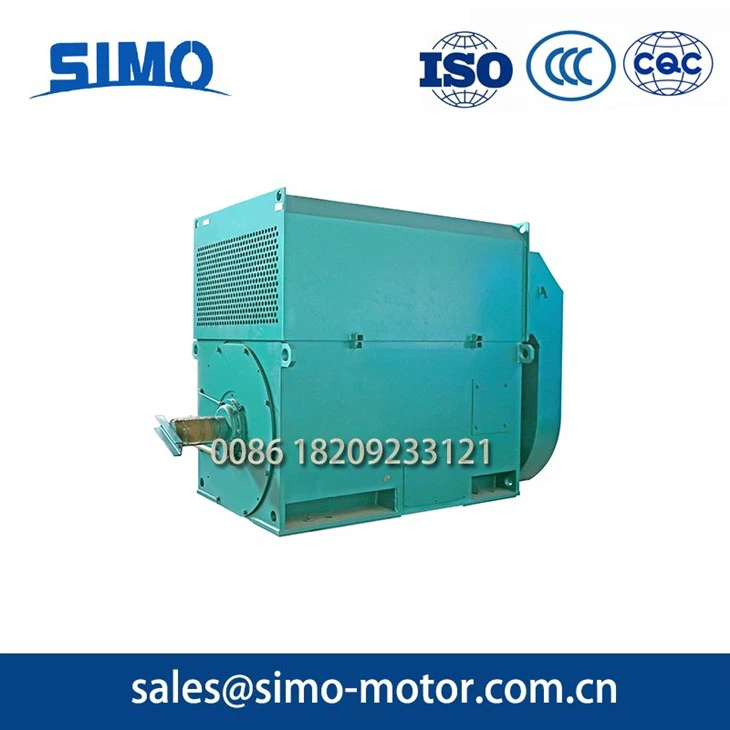

Ykk -630 Introducció breu

Aquesta sèrie de motors és unMotor d'alta tensió de 10kVMotor asíncron trifàsic Squirrel-Cage amb una alçada central de 630 mm, amb una estructura tancada i el compliment de la JB/T 10315.2-2002 estàndard .

Paràmetres bàsics

Gamma de mida del marc: 630mm

Tensió nominal: 10kV (personalitzable)

Freqüència nominal: 50Hz / 60Hz

Gamma de velocitat: 3000rpm ({2- pole), 1500rpm (4- pole), 1000rpm ({{{5} pole), 750rpm (8- pole), 590rpm ({10- pol), 495rpm (12- pole)

Rang de potència: 450kw ~ 1800kw

Tipus de muntatge: IMB3 (horitzontal, muntat al peu)

Classe de protecció: IP54 / IP55 (opcional)

Mètode de refrigeració: IC611 (refrigeració aire-aire)

Classe d’aïllament: Classe F

Requisits de l'entorn operatiu :

Temperatura ambient: -15 grau ~ +40 grau

Humitat: Humitat relativa mitjana mensual inferior o igual al 90% (temperatura mínima mitjana mensual inferior o igual a 25 graus)

Ykk -630 llista de models de sèries

Ykk 6301-2 ykk 6302-2 ykk 6303-2 ykk 6301-4 ykk 6302-4

Ykk 6303-4 ykk 6301-6 ykk 6302-6 ykk 6303-6 ykk 6301-8

Ykk 6302-8 ykk 6303-8 ykk 6301-10 ykk 6302-10 ykk 6303-10

Ykk 6304-10 ykk 6301-12 ykk 6302-12 ykk 6303-12 ykk 6304-12

Motor de tensió d'alta tensió de YKK 630 Full de dades del motor de mida 630

Lletra	Potència nominal (KW)	Corrent nominal (a)	Velocitat (r/min)	Eficiència (%)	Força Factor (cosф)	Màxim Parell/ Parcellat Torque	Tancat Parell/ Classificat Parell	Corrent bloquejat/ Corrent nominal	J (motor) (kg · m²)	J (càrrega) (kg · m²)	Missa (Kg)	Temps de lubricació (H)
Ykk 6301-2	1250	87	2985	94.3	0.88	1.8	0.55	7	34.7	58	7550	500
Ykk 6302-2	1400	97.3	2980	94.4	0.88	1.8	0.55	7	39.1	62	7810	500
Ykk 6303-2	1600	109.7	2980	94.6	0.89	1.8	0.55	7	42.8	68	8100	1000
Ykk 6301-4	1400	95.7	1490	94.9	0.89	1.8	0.6	7	92	498	8180	2000
Ykk 6302-4	1600	109.3	1490	95	0.89	1.8	0.6	7	108	550	8680	2000
Ykk 6303-4	1800	122.8	1490	95.1	0.89	1.8	0.6	7	121	572	8900	2000
Ykk 6301-6	1120	79.4	995	94.7	0.86	1.8	0.6	6	121	1120	7930	2000
Ykk 6302-6	1250	88.5	995	94.8	0.86	1.8	0.6	6	135	1200	8330	2000
Ykk 6303-6	1400	99	995	94.9	0.86	1.8	0.6	6	151	1387	8880	2000
Ykk 6301-8	800	59.9	740	94.1	0.82	1.8	0.7	6	130	2280	7750	2000
Ykk 6302-8	900	67.3	740	94.2	0.82	1.8	0.7	6	140	2400	7910	2000
Ykk 6303-8	1000	74.7	740	94.3	0.82	1.8	0.7	6	155	2502	8360	2000
Ykk 6301-10	630	50.6	595	93.3	0.77	1.8	0.7	6	140	2280	7930	3000
Ykk 6302-10	710	57	595	93.4	0.77	1.8	0.7	6	153	2400	8260	3000
Ykk 6303-10	800	64.2	595	93.5	0.77	1.8	0.7	6	165	2510	8670	3000
Ykk 6304-10	900	72.1	595	93.6	0.77	1.8	0.7	6	183	2842	8900	3000
Ykk 6301-12	450	39.6	495	92.4	0.72	1.8	0.7	6	140	4050	7820	3000
Ykk 6302-12	500	44	495	92.5	0.72	1.8	0.7	6	152	4100	8170	3000
Ykk 6303-12	560	49.2	495	92.6	0.72	1.8	0.7	6	166	4250	8530	3000
Ykk 6304-12	630	55.3	495	92.7	0.72	1.8	0.7	6	183	4780	8800	3000

Característiques del producte

✅ Alta eficiència i estalvi d’energia: disseny optimitzat, complint els estàndards motors d’alta eficiència

✅ Baix soroll i baixa vibració: estructura estable, funcionament suau

✅ Alta fiabilitat: aïllament de classe F, procés d’impregnació de pressió de buit (VPI), resistent a la humitat i la temperatura

✅ Manteniment fàcil: Estructura tancada, coberta protectora extraïble per a una inspecció convenient

✅ Forta adaptabilitat: adequada per a diverses càrregues industrials

Característiques estructurals

Marc: Estructura de tipus d'acer soldada, alta rigidesa, lleuger

Estator: Estructura de premsa externa desplegable, aïllament de classe F de classe F, procés VPI

Coixinets: rodaments o coixinets lliscants (seleccionats en funció de la potència i la velocitat)

Disseny de protecció: IP54/IP55, alguns models es poden actualitzar a nivells de protecció més elevats

Camps d'aplicació

Indústria general: aficionats, compressors, bombes, trituradores, equips de transport

Indústria elèctrica: unitats auxiliars de la central elèctrica

Mineria/metal·lúrgia: trituradores, fàbriques de boles, sistemes de transport

Altres: química, materials de construcció, mecanitzat, etc .

Model Explicació (Exemple: Ykk 6301-4)

Ykk: Motor asíncron amb rotor de gàbia d'esquirol tancat amb refrigerador aire-aire

6301 : Alçada del centre 630mm, no .1 longitud del nucli

4 : 4- Motor de pol (1500rpm)

YKK 10kV Alta tensió Catàleg del Motor Dimensions

10kv motor

Instruccions de comanda

⚠ Notes importants:

La unitat de cinturó està prohibida per als motors de pole 2-(Consulteu les excepcions)

2- Motors de pol per defecte a la rotació en sentit horari(especifiqueu si es requereix la rotació en sentit antihorari)

Els requisits especials de tensió/freqüència s’han de negociar amb antelació

Sumari

Simo ykk -630 10 KV HV Motor Elèctricsón adequats per a entorns industrials resistents, amb alta eficiència, fiabilitat i manteniment fàcil . S’utilitzen àmpliament en la mineria, la potència, la metal·lúrgia i altres indústries . atenció al nombre de pol, la direcció de rotació i les restriccions de la conducció quan s’ordenen .

Simo ykk -630 10 KV HV Motor Elèctric, Tria Simo, tria la qualitat!
